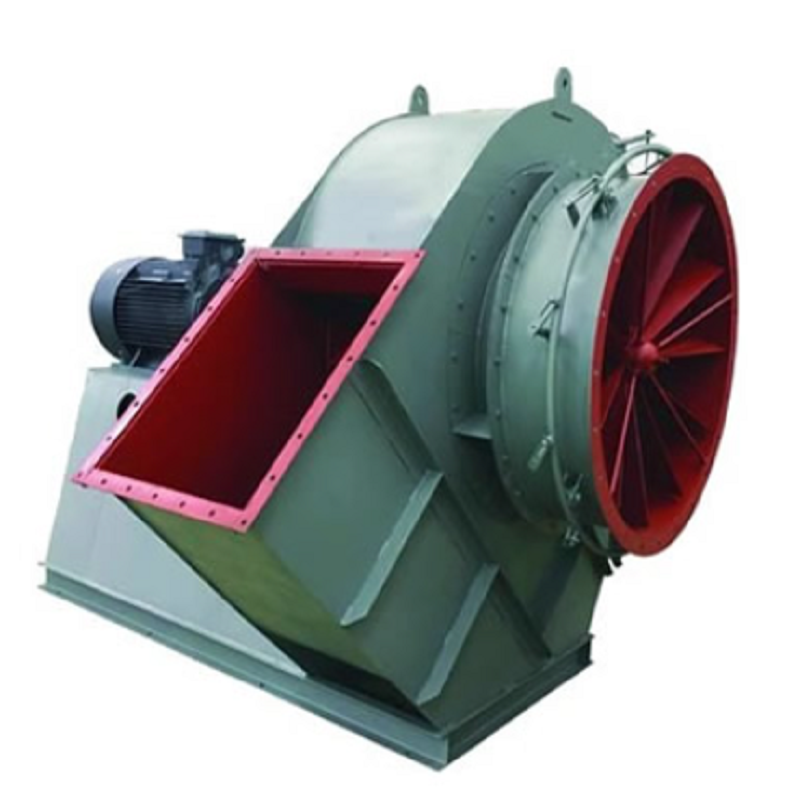

Cómo elegir un ventilador centrífugo de aire caliente

Seis factores principales para seleccionar un ventilador centrífugo calificado

1. Confirme la temperatura máxima del aire de trabajo

La resistencia a la temperatura es la máxima prioridad para cualquier equipo centrífugo de alta temperatura. Los modelos estándar convencionales manejan aire caliente de 80 ℃ a 200 ℃, mientras que las versiones personalizadas de servicio pesado pueden manejar de manera confiable aire caliente de secado de 200 ℃ a 450 ℃ y gases de combustión del horno. Un punto crítico que muchos usuarios pasan por alto es distinguir la temperatura ambiente de la temperatura media real del aire. Si el aire que se mueve supera los 200 ℃, los ventiladores de hierro fundido comunes simplemente no funcionarán. En estos casos, un cuerpo de acero inoxidable 304 combinado con un soporte de motor refrigerado por aire no es negociable. Un error común y costoso en los talleres es intentar utilizar un ventilador común de alta temperatura como reemplazo de un ventilador centrífugo de aire caliente especialmente diseñado.

2. Haga coincidir los parámetros de volumen de aire y presión estática

El volumen de aire (CFM/m³/h) y la presión estática del conducto determinan directamente la eficiencia con la que funcionará su ventilador. Los ventiladores centrífugos de alta temperatura con impulsores curvados hacia atrás ofrecen una presión estática más alta que los ventiladores de flujo axial, lo que los hace ideales para tramos largos de conductos y configuraciones de múltiples tuberías. Para sistemas de circulación de túnel de secado cerrados, siempre establezca un margen de seguridad del 10 % sobre el volumen de aire. Para los sistemas de escape que transportan gases de combustión calientes y polvorientos, agregue un 15% a su requisito de presión estática para tener en cuenta posibles obstrucciones. Una selección profesional requiere superponer la curva de resistencia del sistema con la curva de rendimiento del ventilador para fijar el punto de funcionamiento de mejor eficiencia para su ventilador centrífugo de aire caliente.

3. Seleccione el material del impulsor y el cuerpo del ventilador · 80 ℃ -180 ℃ medio: carcasa de acero al carbono Q235 con impulsor de aluminio fundido. Una opción rentable para talleres de secado de alimentos.

· 180 ℃ -350 ℃ medio: cuerpo de acero inoxidable 304 con impulsor de aleación resistente al calor. Ofrece excelente resistencia a la oxidación y a la deformación térmica.

· Aire corrosivo, caliente y húmedo: opte por una construcción de acero inoxidable 316L para resistir la corrosión por vapor ácido y alcalino.

4. Verifique el aislamiento térmico del motor y la estructura de aislamiento térmico.

Un ventilador centrífugo de alta temperatura de calidad debe venir equipado con un motor aislado Clase H (clasificado para 180 ℃) y un escudo térmico independiente enfriado por aire o agua. Esta configuración evita que el calor se conduzca desde la carcasa del ventilador caliente hacia el motor. Los ventiladores económicos a menudo omiten este soporte crítico de aislamiento térmico, lo que provoca un rápido envejecimiento de la bobina y el desgaste del motor en tan solo tres meses de funcionamiento continuo.

5. Confirme el espacio de instalación y el modo de operación

Los ventiladores vienen en dos configuraciones principales: conectados directamente y accionados por correa. Los modelos de conexión directa ocupan menos espacio y tienen menos piezas móviles, lo que los hace fiables para la circulación de aire caliente a velocidad constante. Las unidades accionadas por correa, por otro lado, permiten un control continuo de la velocidad, lo cual es perfecto para líneas de secado con temperatura ajustable. Además, no olvide confirmar la clasificación IP (normalmente IP54 o IP55) para garantizar que el ventilador esté protegido contra el polvo y las salpicaduras de agua en el entorno de su taller.

6. Consumo de Energía y Costo de Mantenimiento a Largo Plazo.

El diseño del impulsor tiene un gran impacto en los costes de funcionamiento. Los impulsores modernos de alta eficiencia pueden reducir el consumo de energía hasta en un 25 % en comparación con los modelos más antiguos. Para sistemas que funcionan las 24 horas del día, los 7 días de la semana, vale la pena invertir en un variador de frecuencia EC. El costo inicial de un ventilador de velocidad variable se amortiza rápidamente con una reducción de las facturas de electricidad y del tiempo de inactividad por mantenimiento. El objetivo es elegir un ventilador centrífugo de aire caliente que sea confiable y rentable durante años, no solo el más barato en la actualidad.

Caso de operación real: Antecedentes del proyecto de reemplazo del ventilador de la línea de producción de secado de alimentos y problema de selección inicial incorrecta

Una planta de secado de frutas y verduras en Jiangsu tenía un túnel de secado de aire caliente de circuito cerrado. La temperatura media era de 165 ℃, pero estaban usando un soplador genérico de alta temperatura en lugar de un ventilador centrífugo debidamente especificado. Después de sólo dos meses de funcionamiento, el impulsor se deformó debido al calor, lo que redujo la eficiencia de la circulación en un 40 %. El resultado fue un secado desigual de los productos, frecuentes alarmas de sobrecalentamiento del motor y paradas forzadas cada siete días por motivos de mantenimiento. Esto estaba paralizando su capacidad de producción.

Esquema de selección correcto

Después de analizar las condiciones del sitio (la longitud del conducto, la temperatura constante de 165 ℃ y el volumen de circulación requerido de 820 m³/h), los ingenieros recomendaron una solución personalizada. Instalaron un ventilador centrífugo de aire caliente con aislamiento térmico de acero al carbono con un motor Clase H, un impulsor de aleación curvado hacia atrás y un soporte integrado enfriado por aire. Fundamentalmente, la unidad fue dimensionada para adaptarse al espacio existente, por lo que la planta no tuvo que modificar su línea de producción. Fue un verdadero reemplazo plug-and-play.

Resultado de la operación en el sitio

La diferencia fue inmediata. Se restauró por completo la uniformidad de la circulación del aire caliente y la tasa de defectos del producto se desplomó del 12 % a solo el 1,2 %. El nuevo ventilador funcionó continuamente durante 12 meses sin una sola falla ni parada por mantenimiento. La planta ahorró más de $18,000 al año en costos de mantenimiento y redujo las pérdidas de productos. Este caso muestra claramente cómo un ventilador centrífugo de aire caliente correctamente combinado resuelve los problemas de baja eficiencia y corta vida útil causados ​​por el uso de sopladores no coincidentes en aplicaciones de temperatura media.

Errores de selección comunes que se deben evitar

1. Confundir sopladores con ventiladores centrífugos: Los sopladores están diseñados para pequeños volúmenes de aire a alta presión, mientras que los ventiladores centrífugos de alta temperatura destacan por mover grandes volúmenes de aire caliente. No son intercambiables.

2. Ignorar el aislamiento térmico: Muchos compradores sólo se centran en el material de la carcasa y se olvidan del escudo térmico del motor, lo que provoca fallos prematuros.

3. No tener en cuenta los sistemas antiguos: si no se agrega un margen de presión estática adicional para conductos más antiguos y potencialmente obstruidos, el flujo de aire será insuficiente en el futuro.

4. Elegir motores de baja calidad: Tomar atajos en la clase de aislamiento del motor es una forma segura de lidiar con los frecuentes problemas de sobrecalentamiento a largo plazo.

Conclusión final

Elegir el ventilador centrífugo de alta temperatura adecuado no se trata solo de elegir la potencia o el tamaño. Se trata de adaptar el ventilador a sus condiciones específicas: la temperatura del medio, la resistencia del conducto, los materiales y el entorno de trabajo. Las líneas de secado estándar de temperatura media pueden utilizar unidades personalizadas convencionales, mientras que los hornos de alta temperatura o los entornos corrosivos requieren soluciones de acero inoxidable de alta resistencia. Tomarse el tiempo para verificar los parámetros y seleccionar el modelo correcto maximizará la vida útil y la eficiencia operativa del equipo, y reducirá efectivamente los costos adicionales generados por el reemplazo del equipo y la parada de la producción.
