Cómo elegir el ventilador de tiro inducido de caldera adecuado para aplicaciones industriales

Seleccionar el sistema de ventilación correcto es una de las decisiones más importantes a la hora de diseñar o actualizar una caldera industrial. Un ventilador de tiro inducido para caldera del tamaño adecuado puede mejorar significativamente la eficiencia de la combustión, mantener una presión estable en el horno, reducir el consumo de combustible y extender la vida útil del equipo de la caldera. Sin embargo, elegir el modelo de ventilador incorrecto puede provocar un tiro insuficiente, un consumo excesivo de energía, problemas de vibración y problemas frecuentes de mantenimiento.

Muchos usuarios industriales se centran únicamente en la capacidad del ventilador y la potencia del motor durante la compra, pero un proceso de selección confiable requiere una comprensión más profunda de las condiciones operativas, la resistencia del sistema, las características del gas y los requisitos de producción futuros.

1. Comprenda el papel de un ventilador de tiro inducido para calderas

Se instala un ventilador de tiro inducido en el lado de salida de un sistema de caldera para eliminar los gases de combustión y crear una presión negativa dentro del horno. A diferencia de los ventiladores de tiro forzado que suministran aire de combustión, un ventilador de tiro inducido para caldera controla el flujo de escape y garantiza que los gases de combustión se muevan suavemente a través de los colectores de polvo, economizadores y chimeneas.

En aplicaciones industriales como plantas de energía, fábricas de productos químicos, plantas siderúrgicas y proyectos de energía de biomasa, el ventilador debe funcionar continuamente en condiciones de alta temperatura y, a veces, corrosivas. Por lo tanto, seleccionar un diseño de ventilador adecuado es fundamental para lograr un funcionamiento estable de la caldera.

Antes de elegir un ventilador de tiro inducido para caldera, los ingenieros deben analizar varios parámetros clave, incluido el volumen de flujo de aire requerido, la presión total, la temperatura del gas, la concentración de polvo, el entorno de instalación y las horas de funcionamiento.

2. Calcule el flujo de aire y la presión necesarios

El primer paso para seleccionar un ventilador es determinar la demanda real de flujo de aire del sistema de caldera. El requisito de flujo de aire depende de la capacidad de la caldera, el tipo de combustible, la eficiencia de la combustión y la proporción de exceso de aire.

Por ejemplo, una caldera de vapor industrial de 50 toneladas por hora que quema carbón puede requerir una capacidad de escape mucho mayor en comparación con una caldera de gas natural del mismo rendimiento porque la combustión de carbón produce un mayor volumen de gases de combustión y más partículas de polvo.

El requisito de presión es igualmente importante. El ventilador de tiro inducido de la caldera debe superar la resistencia de:

Secciones de horno de caldera y convección.

Colectores de polvo o filtros de bolsa

Precalentadores de aire

Sistemas de conductos

Pérdidas de presión en la chimenea.

Un error común es seleccionar un ventilador sólo en función de la potencia de la caldera sin calcular la resistencia completa del sistema. Esto a menudo resulta en un ventilador que no puede mantener una presión estable en el horno.

Un enfoque práctico es calcular la presión requerida con un margen de seguridad de alrededor del 10% al 15% para manejar futuros cambios operativos.

3. Considere las características de los gases de combustión

Diferentes combustibles crean diferentes condiciones de trabajo para un ventilador de tiro inducido. Las calderas de carbón suelen producir gases de combustión a alta temperatura que contienen partículas de ceniza, mientras que las calderas de biomasa pueden generar polvo pegajoso y humedad.

Para un proyecto de planta de energía de biomasa en el sudeste asiático, el sistema de escape original experimentó un desgaste frecuente de las aspas del ventilador después de solo varios meses de funcionamiento. La razón fue que el ventilador seleccionado estaba diseñado para aplicaciones de gas limpio en lugar de entornos con mucho polvo.

Después de reemplazarlo con un ventilador de tiro inducido para caldera especialmente diseñado con aspas resistentes al desgaste y una estructura de carcasa reforzada, el ciclo de mantenimiento aumentó de varios meses a más de un año.

Este caso muestra que la selección del material del ventilador y el diseño estructural son tan importantes como la capacidad del flujo de aire.

4. Elija el diseño y el material del ventilador correctos

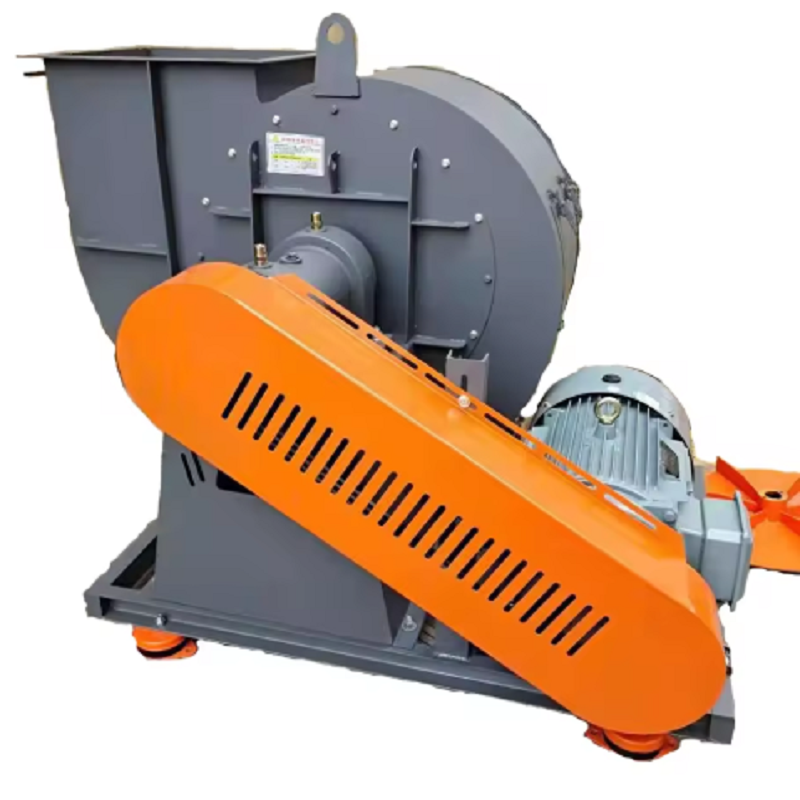

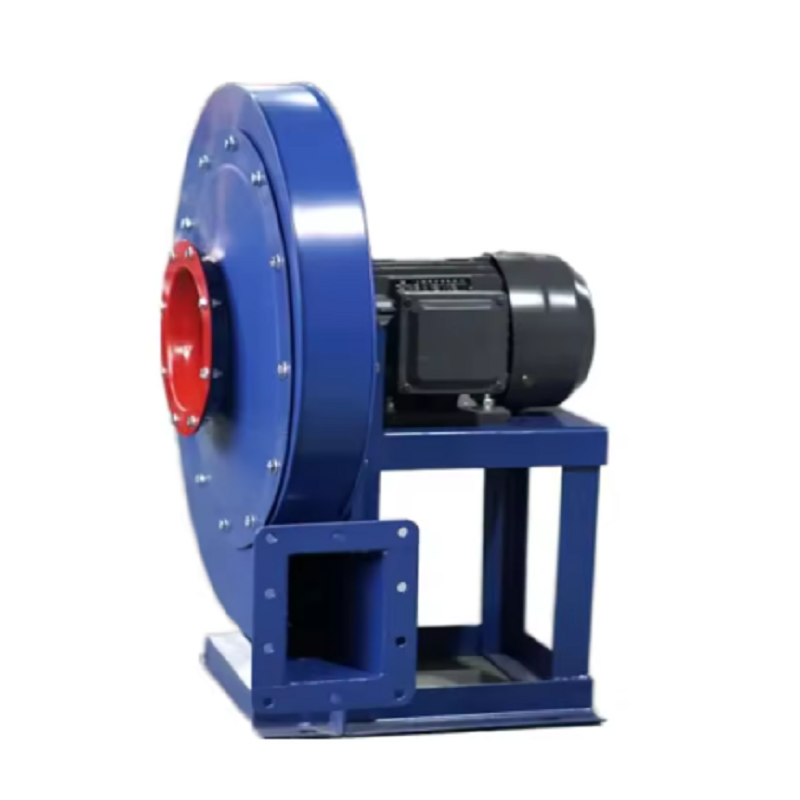

Los ventiladores de calderas industriales suelen ser ventiladores centrífugos porque pueden proporcionar alta presión y un flujo de aire estable en condiciones exigentes.

Al seleccionar un ventilador de tiro inducido para caldera, se deben evaluar varios factores de diseño:

Diseño de hoja

Las palas curvadas hacia atrás se utilizan habitualmente porque ofrecen alta eficiencia y rendimiento estable. Los diseños curvados hacia adelante pueden proporcionar un mayor flujo de aire, pero normalmente consumen más energía.

Selección de materiales

Para aplicaciones de alta temperatura, los fabricantes pueden utilizar acero resistente al calor o acero al carbono reforzado. Si los gases de combustión contienen componentes corrosivos, es posible que se requiera un tratamiento superficial adicional o aleaciones especiales.

Protección contra el desgaste

Para las calderas que queman carbón, biomasa o materiales de desecho, los recubrimientos resistentes al desgaste en las aspas y las áreas de entrada pueden reducir en gran medida el tiempo de inactividad.

Elegir la estructura adecuada en función de las condiciones de trabajo reales puede ayudar a evitar costos de reemplazo innecesarios.

5. Análisis de eficiencia energética y costos operativos

El consumo de energía es otro factor importante a la hora de seleccionar un ventilador. Dado que las calderas industriales suelen funcionar 8.000 horas o más al año, incluso pequeñas mejoras en la eficiencia pueden generar ahorros significativos.

Por ejemplo, una planta de fabricación que opera un sistema de caldera de 10 MW actualizó su antiguo ventilador de velocidad fija por un ventilador de tiro inducido para caldera de alta eficiencia equipado con control de variador de frecuencia (VFD).

Antes de actualizar:

Potencia del motor del ventilador: 315 kW

Tiempo de funcionamiento anual: 7.500 horas

Pérdidas de ajuste frecuentes debido al funcionamiento a velocidad fija

Después de actualizar:

La potencia del ventilador se ajusta automáticamente según la carga de la caldera.

El consumo de electricidad se redujo aproximadamente un 20%

La presión del horno se volvió más estable.

El coste de la inversión se recuperó en unos pocos años gracias a la reducción de los gastos de electricidad.

6. Verifique los requisitos de mantenimiento y confiabilidad del ventilador

Un ventilador de alta calidad no sólo debe ofrecer un buen rendimiento cuando es nuevo, sino también mantener un funcionamiento estable durante muchos años.

Antes de adquirir un ventilador de tiro inducido para caldera, los usuarios industriales deben comprobar:

Tipo de rodamiento y vida útil.

Diseño de control de vibraciones.

Precisión de equilibrio de la hoja

Resistencia de la carcasa

Disponibilidad de repuestos

Soporte técnico del fabricante.

El mantenimiento regular debe incluir monitoreo de vibraciones, inspección de lubricación de cojinetes, verificación de la superficie de la hoja y prueba del estado del motor.

Muchas fallas inesperadas no son causadas por una mala calidad del ventilador sino por prácticas de mantenimiento inadecuadas.

7. Ejemplo de proyecto real: actualización del ventilador de una caldera en una fábrica de productos químicos

Una planta de fabricación de productos químicos que operaba una caldera de 75 toneladas por hora enfrentó varios problemas, incluida la presión inestable del horno, el alto consumo de electricidad y la vibración frecuente del ventilador.

El ventilador original tenía una capacidad de presión insuficiente porque se agregaron equipos de filtración adicionales después de la instalación, lo que aumentó la resistencia del sistema.

El equipo de ingeniería realizó un análisis completo del sistema y seleccionó un nuevo ventilador de tiro inducido para caldera con:

Mayor capacidad de presión

Diseño de pala aerodinámico mejorado

Control de variador de frecuencia

Estructura reforzada resistente a las vibraciones.

Después de la instalación, el sistema de caldera logró:

Presión negativa más estable del horno

Niveles reducidos de vibración del ventilador.

Menor consumo eléctrico anual

Intervalos de mantenimiento más largos

Este proyecto demuestra que la selección de ventiladores siempre debe considerar todo el sistema de caldera en lugar de reemplazar equipos basándose únicamente en especificaciones anteriores.

8. Lista de verificación final antes de comprar un ventilador de tiro inducido para caldera

Antes de tomar una decisión final, los compradores industriales deben confirmar los siguientes puntos:

¿Se han calculado con precisión el flujo de aire y la presión requeridos?

¿Es el ventilador adecuado para el tipo de combustible y las condiciones de los gases de combustión?

¿Puede el material soportar los requisitos de temperatura y corrosión?

¿Está optimizada la potencia del motor para un funcionamiento a largo plazo?

¿El fabricante proporciona dibujos técnicos y datos de rendimiento?

¿Hay repuestos y servicios postventa disponibles?

Un ventilador de tiro inducido para caldera cuidadosamente seleccionado puede mejorar la eficiencia de la caldera, reducir los costos operativos y proporcionar un rendimiento confiable durante todo el ciclo de vida del equipo. Para proyectos de calderas industriales, la mejor solución no siempre es el ventilador más grande o el motor más potente. La elección correcta es el ventilador que se adapta a las condiciones de funcionamiento reales, proporciona un flujo de aire estable y ofrece beneficios económicos a largo plazo.
